Instalacje samochodowe pracujące na napięciu 12V wymagają regularnej diagnostyki i szybkiego wykrywania usterek. Właściwy sprzęt pomiarowy pozwala zaoszczędzić czas i pieniądze oraz zapobiec awariom na drodze. W poniższym artykule omówię, jakie urządzenia warto mieć, jak ich używać i na co zwracać uwagę przy zakupie mierników do pomiarów samochodowych i instalacji 12V oraz pojedynczego miernik do pomiarów elektrycznych, jeśli szukasz uniwersalnego narzędzia.
Dlaczego warto mierzyć instalację 12V w samochodzie?
Regularne pomiary instalacji 12V pomagają wykryć problemy, zanim doprowadzą do unieruchomienia pojazdu. Nawet nowe akumulatory czy alternatory mogą mieć ukryte wady, które ujawnią się dopiero przy obciążeniu. Dzięki pomiarom można ocenić stan akumulatora, sprawność ładowania alternatora oraz wykryć zwarcia czy drenaż prądu w nocy.
Pomiary są też niezbędne przy montażu dodatkowych urządzeń, takich jak radio, światła LED czy rejestrator trasy. Bez właściwego sprawdzenia przewodów, bezpieczników i spadków napięcia montaż może prowadzić do przegrzewania instalacji lub słabszej pracy podłączonych urządzeń. Dlatego warto sięgnąć po multimetr lub specjalistyczne narzędzie, aby wykonywać rzetelne pomiary.
Rodzaje mierników przydatnych w samochodzie

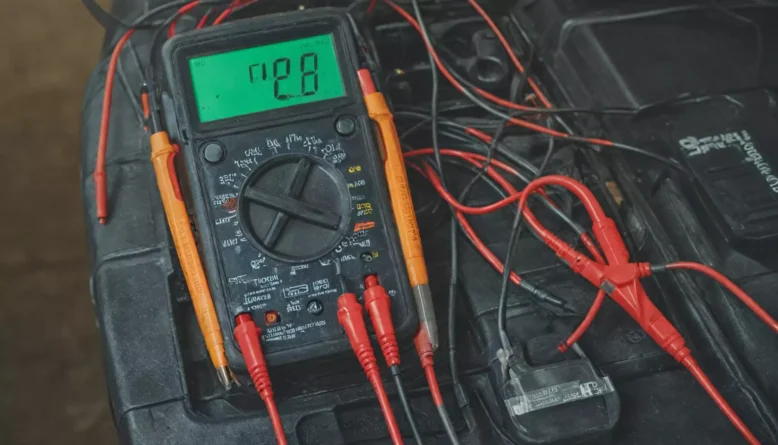

Najczęściej używanym narzędziem jest multimetr (cyfrowy miernik uniwersalny), który mierzy napięcie, natężenie, opór i sprawdza ciągłość obwodów. Multimetr sprawdza się przy podstawowych pomiarach: kontrola napięcia akumulatora (bez i pod obciążeniem), test bezpieczników, pomiary rezystancji czujników czy kontrola połączeń.
Do pomiaru prądu rozruchowego i prądów dużych lepiej użyć cęgowego miernika (clamp meter), który mierzy natężenie bez konieczności rozłączania obwodu. Istnieją też specjalistyczne testery akumulatorów 12V, mierniki spadku napięcia (voltage drop tester) oraz oscyloskopy samochodowe do analizy przebiegów i szumów generowanych przez alternator.
Jak bezpiecznie używać multimetru w instalacji 12V
Przed rozpoczęciem pomiarów upewnij się, że masz odpowiednio przygotowane przewody i końcówki, a multimetr jest ustawiony na właściwy zakres. Dla pomiarów napięcia ustaw funkcję DCV, a dla prądu – DCmA lub AMP, pamiętając, że pomiar prądu często wymaga przełożenia przewodów we wtykach miernika lub użycia cęgów. Nigdy nie mierz prądu ustawiając miernik na pomiar napięcia.
Przy pomiarach w samochodzie należy zachować ostrożność: zabezpiecz miejsce pracy przed zwarciami, wyłącz urządzenia o dużym poborze i stosuj rękawice izolacyjne w razie potrzeby. W przypadku podejrzenia dużych prądów lepiej użyć cęgowego miernika niż włączać multimetr szeregowo w obwód, co może spowodować uszkodzenie miernika lub bezpiecznika.
Na co zwracać uwagę przy wyborze miernika do samochodu?
Podstawowe parametry to dokładność, rozdzielczość i zakresy pomiarowe. Dla instalacji 12V wystarczą niskie zakresy napięcia i prądu, ale warto, aby miernik miał funkcję True RMS – przydatną przy pomiarach nieliniowych obciążeń. Zwróć uwagę na kategorię bezpieczeństwa (CAT II/CAT III) oraz na zabezpieczenia przeciwprzepięciowe i bezpieczniki wejść.
Praktyczne dodatki to podświetlany wyświetlacz, pomiary temperatury (przydatne przy diagnozie alternatora), funkcja testu akumulatora, funkcja testu ciągłości z brzęczykiem oraz złącze USB/software do zapisu wyników. Jeśli planujesz mierzyć prądy rozruchowe, wybierz miernik cęgowy o odpowiednim zakresie i niskim błędzie pomiaru.
Typowe pomiary i scenariusze diagnostyczne
Pomiar napięcia akumulatora: spoczynek (po co najmniej 12 godzinach od pracy silnika) powinien wynosić około 12,6–12,8 V dla naładowanego akumulatora. Podczas pracy silnika napięcie ładowania powinno mieścić się w granicach około 13,8–14,6 V. Spadki poniżej tych wartości sygnalizują problemy z alternatorem lub regulatorami.
Test prądu rozruchowego i spadku napięcia: używając miernika cęgowego można zmierzyć prąd rozruchowy i porównać z wartością znamionową. Natomiast przy podejrzeniu spadku napięcia warto mierzyć napięcie bezpośrednio na zaciskach akumulatora i przy odbiorniku podczas pracy – duża różnica wskazuje na złe połączenia lub uszkodzone przewody.
Konserwacja i długowieczność narzędzi pomiarowych
Aby miernik służył długo, przechowuj go w suchym i czystym miejscu, wymieniaj baterie zanim ich napięcie zacznie wpływać na dokładność, oraz regularnie sprawdzaj stan przewodów pomiarowych i końcówek. Uszkodzone przewody to najczęstsza przyczyna błędów pomiarowych i niebezpiecznych sytuacji.
Kalibracja urządzeń jest ważna, zwłaszcza jeśli używasz miernika w pracy zawodowej. Producenci zalecają okresową kalibrację w serwisie. Przy codziennym użyciu warto też czyścić gniazda i styki oraz testować miernik na znanych wartościach przed rozpoczęciem skomplikowanych diagnostyk.
Podsumowując, wybór odpowiedniego miernika do pomiarów elektrycznych i znajomość podstawowych procedur pomiarowych znacząco ułatwiają diagnostykę instalacji 12V w samochodzie. Inwestycja w dobry multimetr lub miernik cęgowy zwraca się szybko w postaci szybszej i bezpieczniejszej pracy przy układach elektrycznych pojazdu.
